Урок 5 Графика. Метод Line

Графические методы ЦОР в формате Word

Представим форму в виде системы координат, в которой можно создавать объекты, используя различные методы, например:



Свойства объектов, влияющие на графические метод

Очистить форму

Cls - clear screen

Задание масштаба формы

Scale (0, 0)-(300, 300) - указание координат левого верхнего и правого нижнего углов формы

Например, Scale (-300, 300)-(300, 300) задет следующие координаты формы:

Установка толщины линий

DrawWidth = 1  - толщина линий 1 пиксел

Цвет в VB 2 способа
vbRed или RGB(255, 0, 0) - красный

Описание метода LINE
LINE ( X1, Y1 ) - ( X2, Y2 ) ,
 X1, Y1 и X2, Y2 - координаты отрезка прямой
(в дальнейшем я буду для простоты при описании процедур, функций, методов в качестве значения их параметров будут указываться числа)

Выполните следующие действия:

Создайте новый проект, щелкните по форме и введите следующую процедуру, но не всю сразу, а по одной команде, запуская каждый раз проект на выполнение, для того чтобы понять, что делает каждая команда.

Описание процедуры:

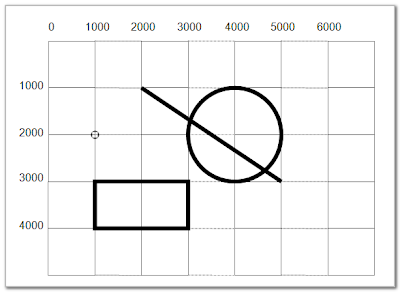

Результат:

Задания

Простые задания (exe файл)

Исходник (запуск в VB - Form1)

Задание 1	Задание 2
Задание 3	Задание 4
Задание 5	Задание 6
Задание 7	Задание 8

Дополнительное задание

Создайте проект рисования случайных фигур при нажатии на соответствующую кнопку
Загрузить exe файл

Пример процедур для кнопок Линии и Очистить

Private Sub Command1_Click()

'   Рисование случайных линий по нажатию на кнопку

Randomize

Scale (0, 0)-(1000, 1000)

DrawWidth = 5

Line (Rnd * 1000, Rnd * 1000)-(Rnd * 1000, Rnd * 1000), RGB(Rnd * 255, Rnd * 255, Rnd * 255)

End Sub

Private Sub Command2_Click()

'  кнопка очистки экрана

Cls

End Sub
